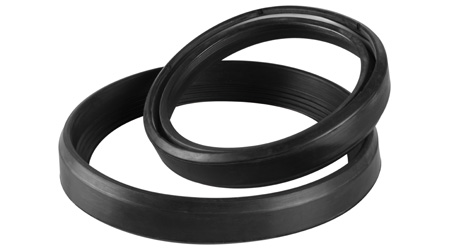

在高壓、高速、強磨損的嚴苛密封工況中，一種特殊結構密封件成為關鍵防線——芳綸夾布密封圈。這類密封件通過將高強度芳綸纖維織物與耐油橡膠復合，在旋轉軸、往復活塞及閥門等場景展現出無與倫比的抗擠壓和抗磨損性能。以下深入解析其核心特性與應用價值：

?核心特性：剛柔相濟的結構賦能?

芳綸夾布密封圈通過 ??“三明治結構”??（橡膠基體-增強夾布-橡膠基體）實現性能躍升：

• ?高強度“骨骼”：芳綸纖維布層?

  • ?抗擠壓力學支柱?：芳綸纖維（如Kevlar®）強度是鋼絲的5倍（＞3000MPa），模量高達70-200GPa，形成防擠出骨架
  • ?耐溫性?：連續使用溫度達200℃，短時耐溫230℃，優于多數合成纖維
  • ?自潤滑性?：摩擦系數低至0.1-0.2（鋼對鋼工況），減少摩擦熱
  • ?耐磨性?：抗磨損性能是尼龍的10倍，聚酯的5倍

• ?柔性“肌肉”：橡膠密封主體?

  • ?彈性密封功能?：丁腈橡膠（NBR）、氟橡膠（FKM）等基體提供初始預緊密封
  • ?介質兼容性?：按需求匹配耐油/酸/溶劑橡膠基材（如FKM耐燃油，HNBR耐高溫油）

• ?復合增效?

  • ?剛柔協同?：夾布抑制橡膠擠出，橡膠保護纖維層免遭磨損
  • ?雙重密封機制?：彈性體預密封 + 纖維層物理屏障

?性能參數對比：芳綸夾布密封的壓倒性優勢?

?關鍵應用領域：挑戰極端工況的首選?

?1. 重載液壓系統（超高壓防擠出）??

• ?液壓缸活塞密封?：工作壓力＞50MPa的工程機械（挖掘機、起重機）
• ?超高壓閥門閥桿密封?：石油鉆井防噴器、海底閥門
  ?案例?：深海鉆井平臺防噴器密封需耐受105MPa壓力，芳綸夾布圈變形量＜0.3mm

?2. 高速旋轉設備（抗磨降噪）??

• ?工程機械旋轉支撐密封?：挖掘機回轉支撐、風電偏航軸承密封
• ?高速泵軸封?：離心泵、柱塞泵（線速度＞15m/s）
  ?數據?：在20m/s線速下，芳綸夾布材料磨損量僅為PTFE的1/8

?3. 嚴苛工況閥門密封?

• ?高溫高壓閥門閥桿密封?：電站鍋爐給水閥、蒸汽閥（溫度200℃+壓力40MPa）
• ?顆粒介質閥門?：煤化工黑水閥、礦漿閥（防磨粒侵蝕）

?4. 特種設備密封?

• ?航空航天作動筒?：起落架、舵機液壓密封（減重40% vs金屬加強）
• ?軍工裝備?：坦克液壓系統、艦船傳動軸封

?選型設計要點：解鎖極限性能?

• ?夾布層結構優化?

  • ?45°交叉鋪層?：平衡周向/軸向強度，擠出阻力提升200%
  • ?梯度密度設計?：高壓區加密編織（層數4-8層）

• ?橡膠基體匹配?

  ?工況需求?	推薦橡膠類型	特點
  高溫燃油（150℃+）	FKM氟橡膠	耐高溫/耐化學
  高溫潤滑油	HNBR氫化丁腈	耐熱135℃+低壓縮變形
  水乙二醇介質	EPDM三元乙丙	耐水解/耐冷卻液

• ?動密封結構創新?

  • ?組合式密封系統?：
    ?T型芳綸夾布圈?（軸向承壓） + ?彈簧蓄能泛塞封?（徑向緊密）
  • ?自補償磨損設計?：V形或U形截面提供徑向自緊力

?維護與失效預防?

• ?安裝禁忌?

  • ?嚴禁超壓啟動?：高壓沖擊導致夾布層剝離（＞120%設計壓力）
  • ?防刃口損傷?：使用專用裝套工具，避免纖維切斷

• ?典型失效模式?

  ?失效表現?	根本原因	解決方案
  夾布層分層脫落	橡膠-纖維粘接失效	選用熱硫化粘接工藝
  邊緣纖維崩散	過度壓縮（＞30%）	控制壓縮率在15-25%
  密封面溝槽磨損	介質污染（硬顆粒）	增設80μm前置過濾器

?總結：剛韌之道，突破密封極限?

芳綸夾布密封圈通過 ??“以剛制壓，以韌抗磨”?? 的復合設計哲學，實現傳統密封無法企及的性能突破：

• ?在超80MPa液壓系統中，纖維骨架構筑防擠出長城
• ?面對30m/s高速旋轉工況，自潤滑芳綸層抑制摩擦升溫
• ?于磨損性介質環境里，復合結構壽命提升5-10倍

盡管其成本高于普通橡膠密封圈（約3-8倍），但在風電主軸、萬噸液壓機、深海鉆井等高端領域，芳綸夾布密封件仍是保障設備長效運行的 ??“不可替代的終極防線”?。在機械密封進化史上，這種剛柔并濟的解決方案將持續突破壓力與速度的極限邊疆。
