高溫真空密封材料的終極選擇:400~500℃嚴苛工況技術指南

廣東德龍密封科技有限公司 2025-07-10

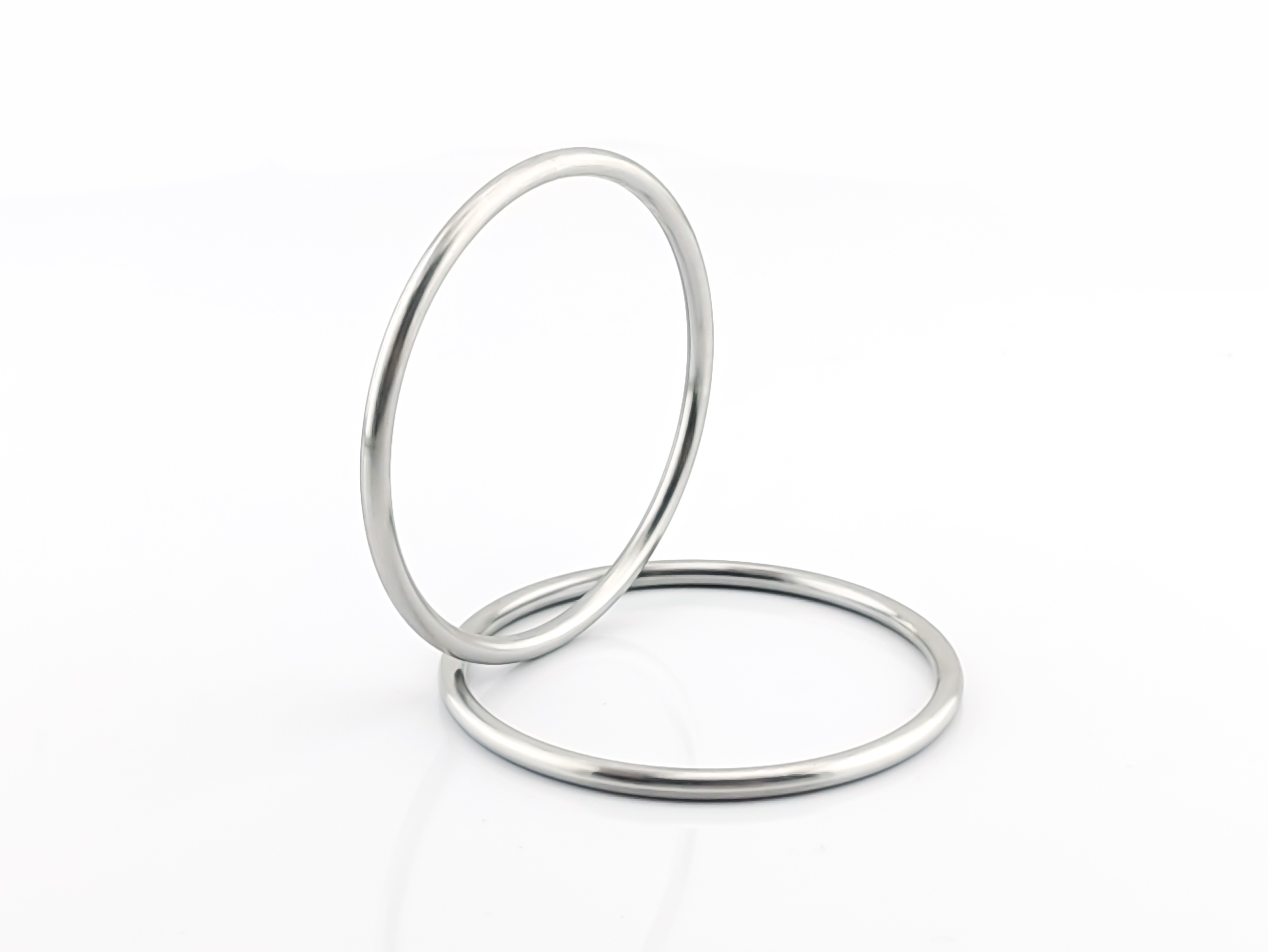

高溫真空環境密封圈

在400~500℃高溫與真空(≤10?³ Pa)雙重夾擊下,普通密封件迅速失效——橡膠碳化、金屬蠕變、放氣污染真空腔。本文將揭示何以必須選用特定材料,并剖析其綜合成本與工程落地關鍵。


?一、為什么必須選擇特種材料???

?1. 傳統材料潰敗的三大死因?

  • ?有機材料(橡膠/塑料)??:

    327℃以上裂解碳化(FFKM極限溫度),放氣率飆升至10?? mbar·L/s?(超標準千倍),污染真空系統。

  • ?普通金屬(304不銹鋼)??:

    480℃發生蠕變松弛,應力衰減超40%,密封壓力歸零。

  • ?常規石墨墊片?:

    氧化失控!空氣中420℃開始氧化失重,密封失效。

?2. 勝出材料的殺手锏性能?

?材料? ?不可替代性? ?實測極限值?
?金屬波紋管(Inconel 625)?? 零放氣、抗蠕變 650℃下應力保持率>95%
?柔性石墨復合(抗氧化型)?? 膨脹系數≈0(ΔT=500℃不變形) 放氣率≤1.5×10?¹?? mbar·L/s
?鉬涂層增強石墨? 隔絕氧氣(防氧化) 空氣中耐溫600℃??(突破極限)

?行業慘痛教訓?:某光伏鍍膜廠使用304不銹鋼法蘭密封,480℃真空下運行72小時后泄漏率達10?³ mbar·L/s?(超標百萬倍),整爐晶圓報廢,損失超$200萬。


?二、特種材料的實戰性能解析?

?1. 金屬波紋管密封系統?

  • ?動態密封之王?:激光焊接波紋管補償熱位移±5mm,根治熱脹冷縮泄漏。
  • ?工藝核心?:

    氬氣保護脈沖焊(熱影響區<0.1mm)→ 真空熱處理消除應力 → 電解拋光(Ra≤0.4μm)

  • ?成本真相?:單件1,200 3,000(普通法蘭墊片的10倍),但壽命>10年無需更換。

?2. 柔性石墨復合墊片(抗氧化型)??

  • ?靜密封性價比之選?:添加SiC抗氧化劑,空氣中耐受600℃。
  • ?工藝關鍵?:

    石墨箔滾壓成型 → 浸漬磷酸鋯溶液(抗氧護甲)→ 1,200℃燒結固化

  • ?成本優勢?:80 300/件(波紋管的1/10),適合非動態連接處。

?三、安裝與制造的生死關卡?

?1. 波紋管安裝的三大鐵律?

  • ?預緊力精確控制?:扭矩偏差需<±5%(過壓導致波紋管壓潰)

    計算公式:T = 0.2 × d × F (d:螺栓直徑,F:設計壓緊力)

  • ?同軸度矯正?:偏移>0.05mm/m將導致10倍壽命衰減。
  • ?烘烤除氣?:必須200℃預烘48小時(SEMI F47標準),否則殘留氣體污染真空。

?2. 石墨墊片安裝雷區?

  • ?禁用壓縮超限?:壓縮量>35%將粉碎石墨層(聽到"咔"聲即報廢)。
  • ?表面處理?:法蘭面粗糙度需達Ra≤1.6μm(鏡面最佳),否則泄漏率翻倍。

?四、成本效益的顛覆性真相?

?方案? 初始成本 維護周期 10年總成本*
波紋管動態密封 $2,800/件 10年免維護 ??$2,800?
柔性石墨墊片 $200/件 2年更換 $1,000
傳統金屬O形圈 $30/件 3個月更換 ??$12,000?

*計算工況:450℃真空,年運行8,000小時
?結論?:波紋管方案十年綜合成本僅為傳統O形圈的23%?,停機損失接近于零。


?工程抉擇箴言?

  • ?動密封(旋轉/伸縮)??:
    ?唯一選擇金屬波紋管?(Inconel 625或Haynes 230),拒絕任何妥協。
  • ?靜密封(法蘭/門蓋)??:
    優先 ?抗氧化柔性石墨墊片?(成本敏感場景),或 ?波紋管+金屬焊封?(零泄漏要求)。

?血淚忠告?:

  1. 切勿在>400℃環境中嘗試橡膠/塑料密封(即使廠家聲稱"耐高溫");
  2. 未做烘烤除氣的真空系統等于定時炸彈;
  3. 安裝精度決定密封件90%的壽命——省下100調試費,可能付出100萬代價。

?終極解答?:選擇何種密封件不是成本問題,而是系統生存權之爭。在400~500℃真空煉獄中,唯有用對材料、精準施工、敬畏標準,方能在極致工況中贏得可靠性與成本的終極平衡。

【德龍密封溫馨提示】密封問題找德龍!密封件廠家,接受定制密封件,從設計到研發,從生產到測試,全系列服務。有更多想了解的信息可以直接聯系德龍密封,德龍產品專家竭誠為您服務!
